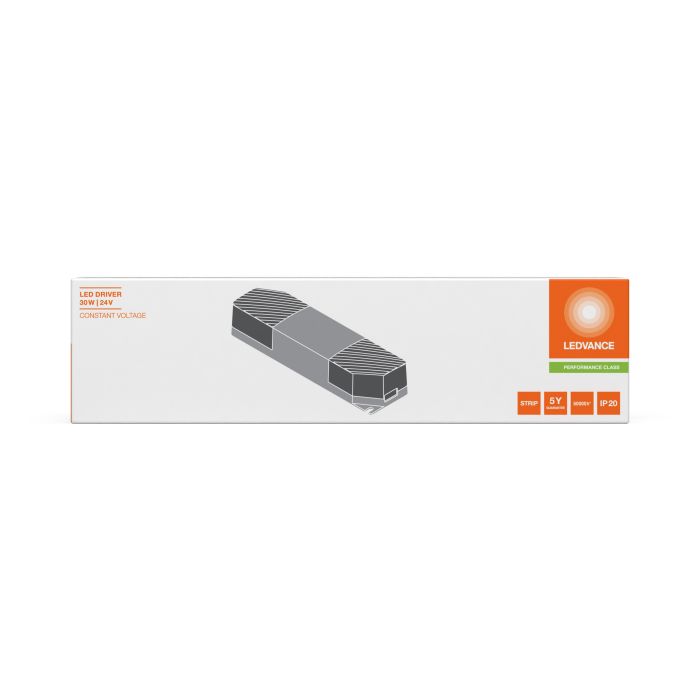

Блок живлення Ledvance DR-V-30/220-240/24

Особливості

Ledvance DR-V-30/220-240/24 призначений для живлення світлодіодних систем із постійною напругою 24 В. Блок живлення підходить для LED-стрічок, декоративного підсвічування, нішевого освітлення та внутрішніх SELV-інсталяцій.

Номінальна вихідна потужність становить 30 Вт, а номінальна вихідна напруга, 24 В. Вхідний діапазон 198-264 В дає змогу використовувати пристрій у стандартних мережах 220-240 В із частотою 50-60 Гц.

Ефективність 89% допомагає зменшити втрати під час роботи системи освітлення. Коефіцієнт потужності 0,97 та сумарний коефіцієнт гармонічних викривлень менше 8% відповідають вимогам до стабільного живлення світлодіодного навантаження.

Пристрій має захист від перегріву, перевантаження, короткого замикання та роботи без навантаження. Гальванічна розв’язка SELV підходить для систем із робочою напругою нижче 60 В.

Корпус виконаний із білого пластику та має ступінь захисту IP20. Розміри 162 x 40 x 29 мм, маса 115 г і безгвинтовий вихідний термінал спрощують розміщення в освітлювальних конструкціях для внутрішнього використання.

Технології (використовувані)

• Постійна вихідна напруга 24 В
• SELV
• Гальванічна розв’язка
• Захист від перегріву
• Захист від перевантаження
• Захист від короткого замикання
• Захист від роботи без навантаження
• Безгвинтовий вихідний термінал
• IP20
• Клас захисту II
• Пластиковий корпус
• Робота з LED-навантаженням до 30 Вт

Технічні характеристики

• Тип пристрою: блок живлення
• Призначення: для LED-систем і світлодіодних стрічок 24 В
• Номінальна потужність: 30 Вт
• Номінальна вихідна потужність: 30 Вт
• Номінальна напруга: 220-240 В
• Діапазон вхідної напруги: 198-264 В
• Номінальна вихідна напруга: 24 В
• Робоча вихідна напруга: 24 В
• Тип вихідної напруги: DC
• Частота мережі: 50-60 Гц
• Номінальний вхідний струм: 200 мА
• Номінальний вихідний струм: 0-1250 мА
• Пусковий струм: 17 А
• Допуск вихідного струму: ±5 %
• Пульсація вихідного струму: ±1 %
• Сумарний коефіцієнт гармонічних викривлень: менше 8 %
• Коефіцієнт потужності: 0,97
• Ефективність: 89 %
• Втрати потужності: 3,7 Вт
• Потужність у режимі очікування: ≤0,5 Вт
• Перенапруга L/N-Ground: 2 кВ
• Перенапруга L-N: 1 кВ
• Гальванічна розв’язка: SELV
• Максимальна кількість на автоматі 10 A B: 36
• Максимальна кількість на автоматі 16 A B: 57
• Максимальна кількість на автоматі 25 A B: 77
• Максимальна кількість на автоматі 32 A B: 99
• Димування: ні
• Захист від перегріву: так
• Захист від перевантаження: так
• Захист від короткого замикання: так
• Захист від роботи без навантаження: так
• Максимальна довжина кабелю до LED-модуля: 0,8 м
• Тип з’єднання на виході: безгвинтовий термінал
• Клас захисту: II
• Ступінь захисту: IP20
• Сумісність із класом захисту світильника: II
• Підходить для аварійного освітлення: ні
• Довжина: 162 мм
• Відстань між монтажними отворами: 151 мм
• Ширина: 40 мм
• Висота: 29 мм
• Переріз дроту на вході: 0,5-1,5 мм²
• Переріз дроту на виході: 0,5-1,5 мм²
• Попереднє під’єднання проводів: ні
• Довжина підготовки дроту на вході: 7-9 мм
• Довжина підготовки дроту на виході: 7-9 мм
• Маса: 115 г
• Колір: білий
• Матеріал корпусу: пластик
• Діапазон температури довкілля: -20-+80 °C
• Діапазон робочої температури: -20-+45 °C
• Максимальна температура в точці tc: 75 °C
• Допустима відносна вологість під час роботи: 20-90 %
• Ресурс: до 50000 год
• Кількість циклів увімкнення: 25000
• Сертифікація: CE, UKCA, EAC
• Стандарти: EN 61347-1, EN 61347-2-13, EN 55015, EN 61547, EN 61000-3-2, EN 62384

Для кого

• для електромонтажників
• для інсталяторів LED-стрічок
• для проєктувальників освітлення
• для сервісних інженерів
• для спеціалістів із декоративного підсвічування
• для майстрів із монтажу внутрішнього освітлення
• для фахівців із комерційних освітлювальних інсталяцій

Висновок

Ledvance DR-V-30/220-240/24 це блок живлення 24 В для світлодіодних систем потужністю до 30 Вт. Модель поєднує SELV, IP20, ефективність 89%, захист від основних електричних ризиків і компактний пластиковий корпус для внутрішнього монтажу.
