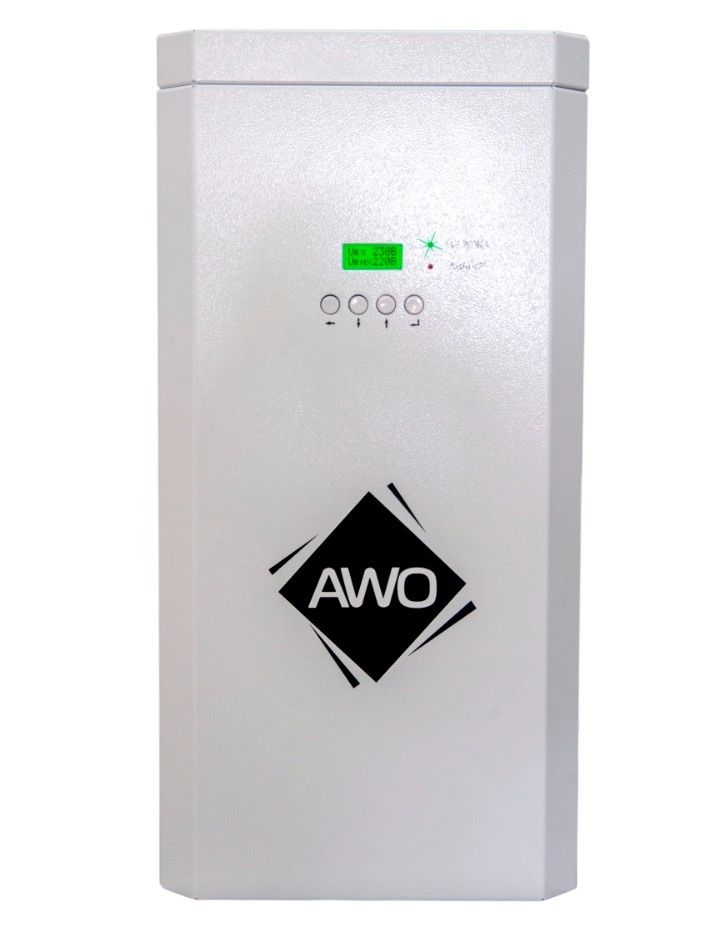

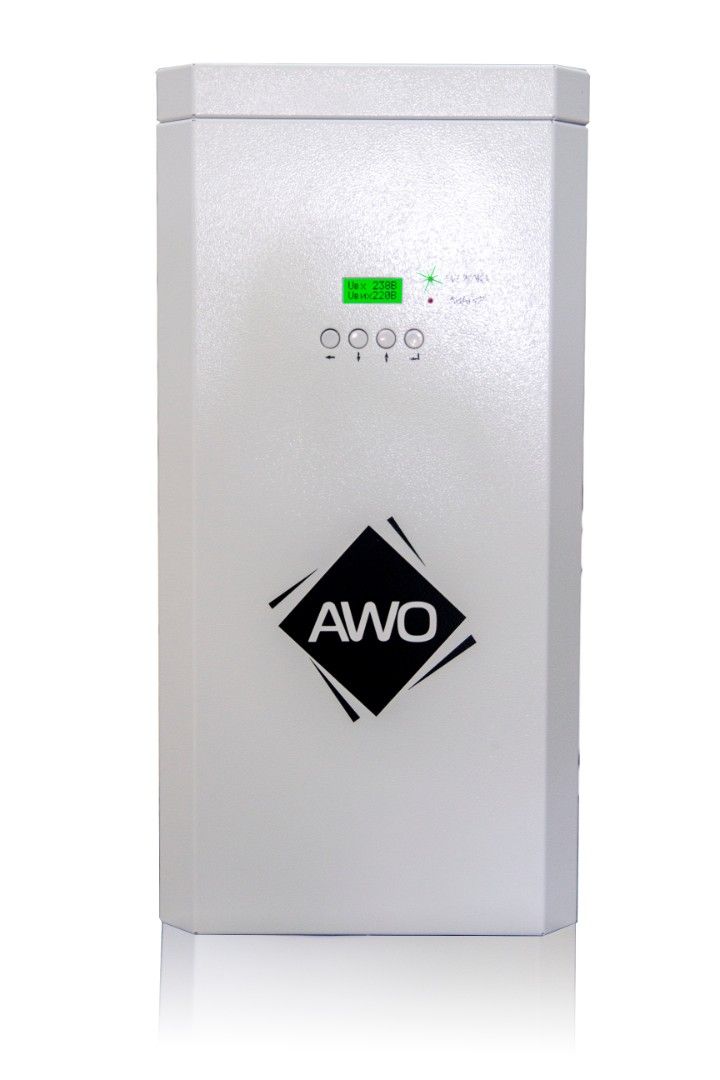

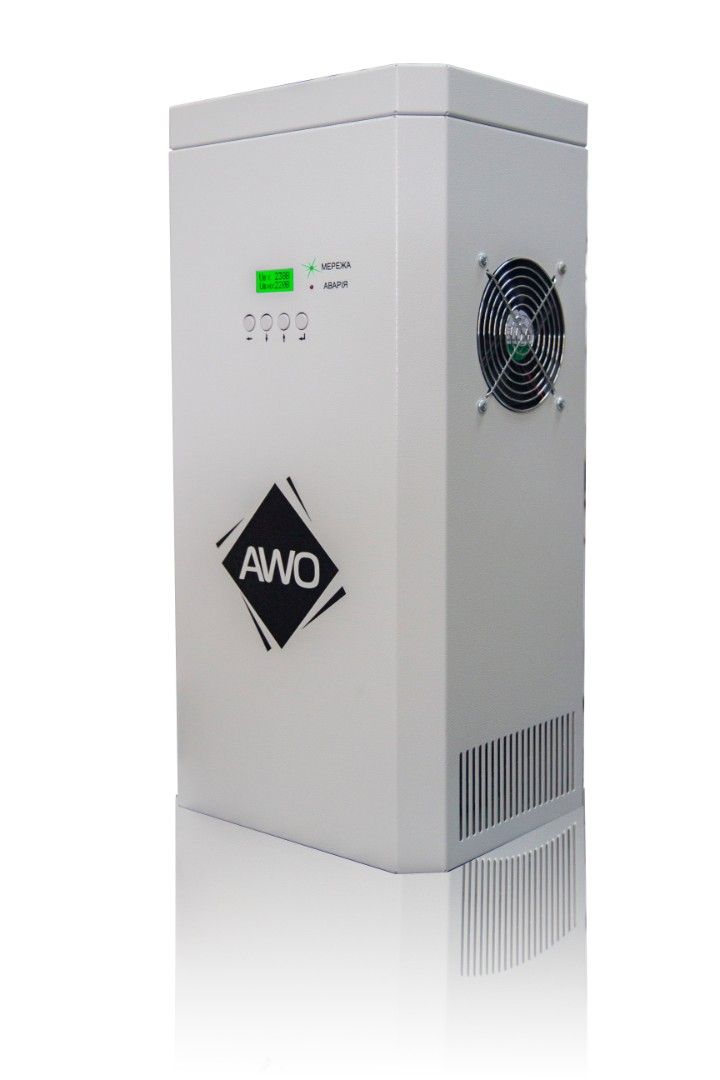

Стабилизатор напряжения Awattom Sun – 11кВт, однофазный

Особенности

Стабилизатор напряжения Awattom Sun на 11 кВт функционирует в однофазной сети частотой 50 Гц, обеспечивая выходное напряжение 220 В с отклонением не более ±2,5% при входном напряжении 146-262 В. В крайних пределах от 136-146 В и 262-278 В точность составляет ±10%, что расширяет возможности применения в сетях с глубокими просадками или скачками.

Номинальная мощность составляет 11 кВт при стабильном входном напряжении 220 В, при этом максимальная мощность достигает 8,5 кВт на нижней границе 136 В и 13,9 кВт на верхней границе 278 В. Такая зависимость мощности от входного напряжения учитывает реальные условия эксплуатации. Регулирование происходит с помощью 16 ступеней, время реакции на изменение входного напряжения составляет 20 мс.

Защита включает автоматическое отключение при падении входного напряжения ниже 136 В или подъеме выше 278 В, а также тепловую защиту силовых ключей при 75 °C и автотрансформатора при 85 °C. Ток срабатывания автоматического выключателя 63 А, с кратковременным допустимым током в течение 30 секунд. Степень защиты IP20 предусматривает установку в сухих закрытых помещениях.

Устройство рассчитано на непрерывный режим работы в климатических условиях УХЛ4.2 при температурах от 1 до 40 °C и относительной влажности до 80% при 25 °C. Коэффициент полезного действия не ниже 95%, масса 46 кг, габариты 285×215×580 мм обеспечивают удобное размещение.

Технологии (используемые)

• Автоматическое ступенчатое регулирование напряжения с 16 ступенями.
• Быстрое реагирование на колебания напряжения за 20 мс.
• Многоуровневая тепловая защита ключей и автотрансформатора.
• Защита от критических отклонений входного напряжения.

Технические характеристики

• Входное рабочее напряжение: 136-278 В.
• Выходное напряжение: 220 В.
• Частота сети: 50 Гц.
• Номинальная мощность при Uвх 220 В: 11 кВт.
• Максимальная мощность при Uвх 136 В: 8,5 кВт.
• Максимальная мощность при Uвх 278 В: 13,9 кВт.
• Минимальное входное напряжение: 136 В.
• Максимальное входное напряжение: 278 В.
• Ток срабатывания автоматического выключателя: 63 А.
• Максимально допустимый ток: не более 30 сек.
• Минимальное напряжение включения: 146 В.
• Максимальное напряжение включения: 262 В.
• Отклонение выходного напряжения при Uвх 146-262 В: ±2,5%.
• Отклонение выходного напряжения при Uвх 136-146 В, 262-278 В: ±10%.
• Количество ступеней регулирования: 16.
• Время реакции на изменение входного напряжения: 20 мс.
• Время срабатывания защиты: 20 мс.
• Защитное отключение при снижении Uвх: 136 В.
• Защитное отключение при повышении Uвх: 278 В.
• Защита при повышении температуры силовых ключей: 75 °C.
• Защита при повышении температуры автотрансформатора: 85 °C.
• Степень защиты: IP20.
• Режим работы: непрерывный.
• Климатическое исполнение: УХЛ4.2.
• Максимальная температура окружающей среды: 40 °C.
• Минимальная температура окружающей среды: 1 °C.
• Относительная влажность: 80% при 25 °C.
• Атмосферное давление: 630-800 мм рт. ст.
• Коэффициент полезного действия: ≥95%.
• Масса: 46 кг.

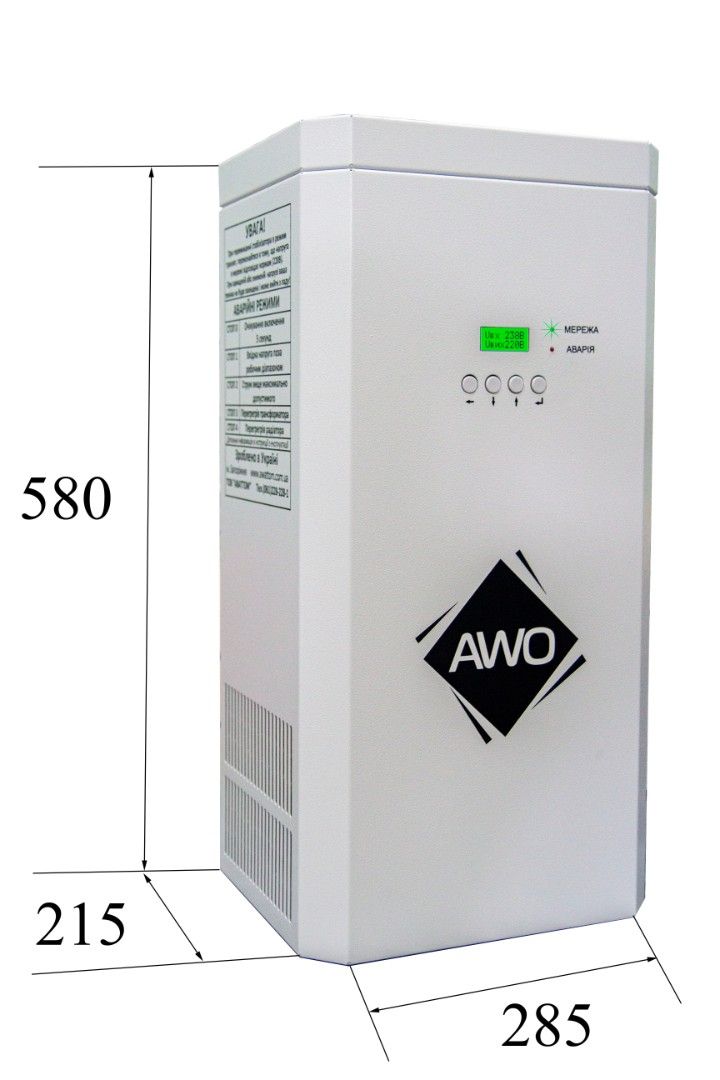

• Габаритные размеры: 285×215×580 мм.

Для кого

• Жилого дома с большой нагрузкой и чувствительной техникой.
• Офисного помещения с мощным компьютерным оборудованием.
• Небольшого производства или мастерской с электроинструментами.
• Медицинского учреждения с аппаратурой высокой точности.
• Коммерческого объекта с системами освещения и вентиляции.

Вывод

Стабилизатор Awattom Sun на 11 кВт предлагает надежное регулирование напряжения в широком диапазоне с высокой скоростью реакции и комплексной защитой. Характеристики обеспечивают стабильную работу оборудования в условиях колебаний сети, сочетая эффективность и долговечность.
